大体积混凝土开裂的问题是建筑施工中一个普遍性的技术问题。裂缝一旦形成，特别是基础贯穿裂缝出现在重要的结构部位，危害极大，它会降低结构的耐久性，削弱构件的承载力，同时可能会危害到建筑物的安全使用。地坪分析大体积混凝土裂缝的产生原因，然后提出具体的防裂措施。

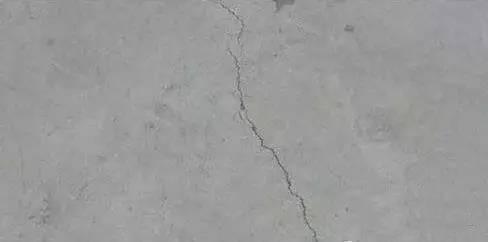

　一、裂缝产生的原因

裂缝产生的原因可分为两类：一是结构型裂缝，是由外部荷载引起的，包括常规结构计算中的主要应力以及其他的结构次应力造成的受力裂缝。二是材料型裂缝，是由非受力变形变化引起的，主要是由温度应力和混凝土自身的收缩引起的。本文主要探讨材料型裂缝，其中具体原因如下：

1.温度应力引起裂缝(温度裂缝)

目前温度裂缝产生主要原因是由温差造成的。混凝土浇注初期，产生大量的水化热，由于混凝土是热的不良导体，水化热积聚在混凝土内部不易散发，常使混凝土内部温度上升，而混凝土表面温度为室外环境温度，这就形成了内外温差，当这种内外温差在混凝土凝结初期产生的拉应力超过混凝土抗压强度时，就会导致混凝土裂缝;另外，在拆模前后，表面温度降低很快，造成了温度陡降，也会导致裂缝的产生。

2.收缩引起裂缝

收缩有很多种，包括干燥收缩、塑性收缩、自身收缩、碳化收缩等等。这里主要分析干燥收缩和塑性收缩。收缩有很多种，包括干燥收缩、塑性收缩、自身收缩、碳化收缩等等。这里主要分析干燥收缩和塑性收缩。

首先，干燥收缩是指在干燥的环境下，混凝土硬化后，混凝土内部的水分不断向外散失，引起混凝土由外向内的干缩变形裂缝。

其次，塑性收缩是指在水泥活性大、混凝土温度较高的情况下，或在水灰比较低的条件下会加剧引起开裂。因为这时混凝土的泌水明显减少，表面蒸发的水分不能及时得到补充，这时混凝土尚处于塑性状态，稍微受到一点拉力，混凝土的表面就会出现分布不均匀的裂缝，随着混凝土内部的水分蒸发进一步加大，裂缝就会进一步扩展。

二、防止裂缝的措施

1.优选原材料

首先，可以选用水化热较低的水泥。由于温差主要是由水化热产生的，所以为了减小温差就要尽量降低水化热，为了降低水化热，要尽量采取早期水化热低的水泥。由于水泥的水化热是矿物成分与细度的函数，要降低水泥的水化热，主要是选择适宜的矿物组成和调整水泥的细度模数。在施工中一般采用中热硅酸盐水泥和低热矿渣水泥。另外，在不影响水泥活性的情况下，要尽量使水泥的细度适当减小，因为水泥的细度会影响水化热的放热速率。

其次，可以掺加粉煤灰。由于粉煤灰中含有大量的硅、铝氧化物，这些硅铝氧化物能够与水泥的水化产物进行二次反应，是其活性的来源，可以取代部分水泥，从而减少水泥用量，降低混凝土的热胀;由于粉煤灰颗粒较细，能够参加二次反应的界面相应增加，在混凝土中分散更加均匀;同时，粉煤灰的火山灰反应进一步改善了混凝土内部的孔结构，使混凝土中总的孔隙率降低，孔结构进一步的细化，分布更加合理，使硬化后的混凝土更加致密，相应收缩值也减少。

第三，加入适量外加剂。加入外加剂后能减小混凝土收缩开裂的机会。减水剂的主要作用是改善混凝土的和易性，降低水灰比，提高混凝土强度或在保持混凝土一定强度时减少水泥用量，而水灰比的降低，水泥用量的减少对防止开裂是十分有利的;缓凝剂的作用一是延缓混凝土放热峰值出现的时间，由于混凝土的强度会随龄期的增长而增大，所以等放热峰值出现时，混凝土强度也增大了，从而减小裂缝出现的机率，二是改善和易性，减少运输过程中的塌落度损失;引气剂在混凝土的应用对改善混凝土的和易性、可泵性、提高混凝土耐久性能十分有利。在一定程度上增大混凝土的抗裂性能。
